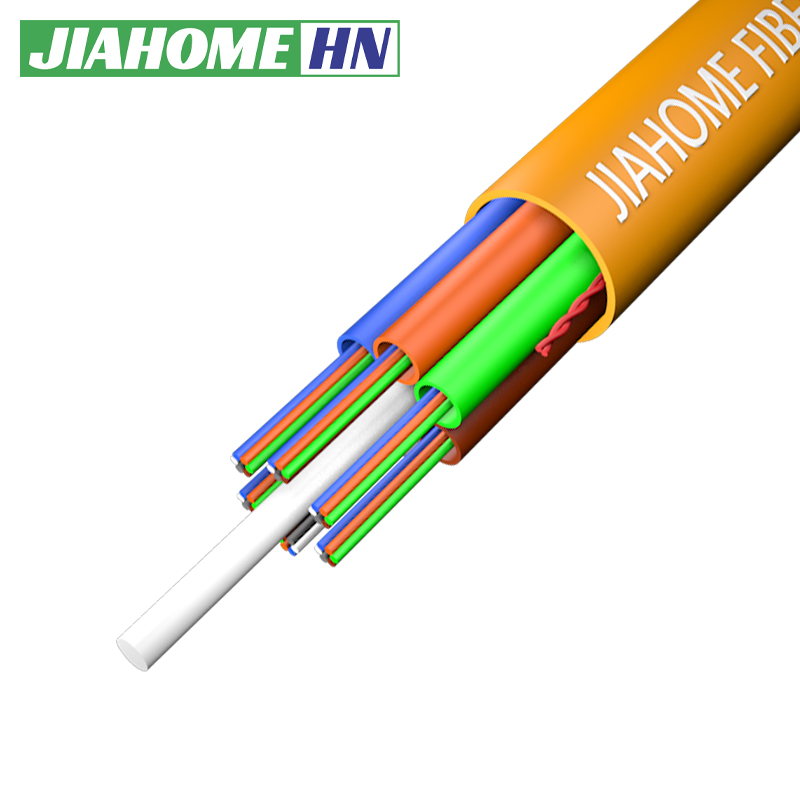

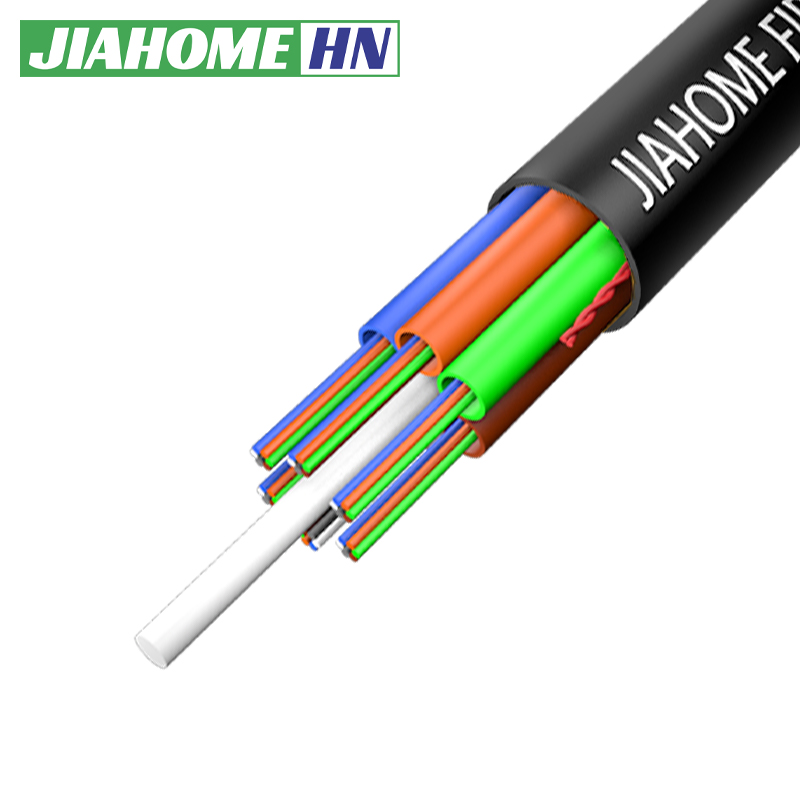

GCYFY verseiltes Bündelader-Luftblas-Mikrokabel
Video
Anwendung
Lokales Netzwerk/Teilnehmernetzwerksystem/Fiber to the Home (FTTH)/Mikrokanalinstallation
Merkmale
1. Perfekte Kabelstruktur mit hoher Faserdichte
2. Genaue Balance der Faserlänge, um eine stabile Leistung zu gewährleisten
3. Kein Gel im Kabelkern zur Wasserblockierung
4. Innovation der Mantelstruktur zur Verbesserung der Blasleistung
5. Größere Blasdistanz
6. Faser: G.G652D, G.657A1, G.657A2
Standards
Sofern in dieser Spezifikation nicht anders angegeben, müssen alle Anforderungen im Wesentlichen den folgenden Standardspezifikationen entsprechen.
Optische Faser: ITU-T G.652D, IEC 60794-2-50
Optisches Kabel: IEC 60794-5, IEC60794-1-2
Spezifikation
| Faserzahl (F) | Nenndurchmesser (mm) | Nenngewicht (kg/km) | Maximale Zugfestigkeit (N) | Temperatur (℃) |
| 12 | 5,2 ± 0,1 | 25 | 500 | -40 bis +70 |
| 24 | 5,2 ± 0,1 | 25 | 500 | |
| 36 | 5,2 ± 0,1 | 25 | 500 | |
| 48 | 5,2 ± 0,1 | 25 | 500 | |
| 60 | 5,2 ± 0,1 | 25 | 500 | |
| 72 | 5,2 ± 0,1 | 25 | 500 | |
| 96 | 6,1 ± 0,1 | 35 | 1000 | |
| 144 | 7,9 ± 0,1 | 57 | 1200 | |
| 192 | 7,9 ± 0,1 | 55 | 500 | -20 bis +70 |
| 216 | 7,9 ± 0,1 | 55 | 500 | |
| 288 | 9,4 ± 0,1 | 78 | 1000 |
Blastest
| Faserzahl (F) | Blasmaschine | Geeignetes Mikrorohr (mm) | Blasentfernung im 10/8-Kanal (m) | Blasentfernung im 12/10-Kanal (m) | Blasweite im 14/12-Kanal (m) |
| 12 bis 72 | PLUMETTAZ PR-140 Minijet-400 15bar | 10/8 oder 12/10 | 1800 | 2300 | / |
| 96 | 10/8 oder 12/10 | 1800 | 2300 | / | |
| 144 | 12/10 | / | 1200 | / | |
| 192 bis 216 | 12/10 | / | 1500 | / | |
| 288 | 14/12 | / | / | 1500 |
Umweltleistung
| Artikel | Testmethode | Testergebnisse | ||
| Temperaturwechsel | IEC 60794-1-2-F1 | Zulässige zusätzliche Dämpfung (1550 nm) | ||
| G.652B | G.652D | G.655 | ||
| ≤0,10 dB/km, reversibel; | ||||
| Eindringen von Wasser | Wassersäule: 1 m, 1 m Kabel, Laufzeit: 24 Stunden | Kein Wasserleck durch das offene Ende des Kabels | ||
| Füllmassefluss | 70℃ Zeitraum: 24 Stunden | Kein Verbindungsfluss aus dem Kabel | ||
