Unterwassertiefe 50–100 Meter. Glasfaserkabel Gyta5333

Kurzbeschreibung:

Das 3-lagige gepanzerte Design aus schwerem Stahldraht eignet sich für die Unterwasserinstallation am Lake River usw。Das 3-lagige wasserabweisende Design gewährleistet die Wasserdichtigkeit, wenn das Glasfaserkabel unter Wasser verlegt wird. Die Wasserentfernung beträgt ca. 50-100 Meter.

100 % ISO/IEC-zertifizierter Hersteller, hilft Ihnen, Anschaffungskosten zu sparen. Klicken Sie auf „Anfrage senden“, um jetzt das beste Angebot und ein kostenloses Muster zu erhalten!

Senden Sie uns eine E-Mail

Produktdetails

Produkt-Tags

Video

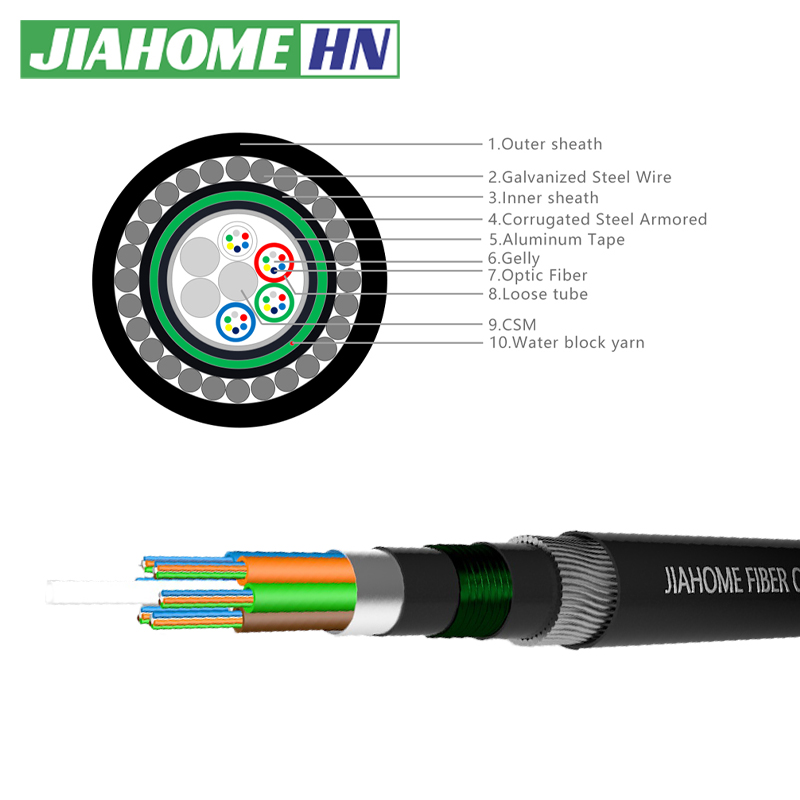

Struktur

Faseranzahl

Struktur

Fasern pro Tube

Bündeladerdurchmesser（mm）

CSM-Durchmesser

/Pad-Durchmesser（mm）

Dicke von

Innenjacke 1

（mm）

Dicke von

Innenjacke 2

（mm）

Dicke von

Außenjacke（mm）

Kabel Durchmesser（mm）

Kabel wiegen（kg/km）

1+6

2,00±0,1

2,0/2,0

0,9 ± 0,1

0,9±0,1

1,7 ± 0,1

17.2±0,5

467

Anwendung

Unterwasser-/Untergrundverlegung, direkt vergrabene Ferntelekommunikation und Kommunikation zwischen Büros Unterwasserkommunikation Optische Signalübertragung in Reservoirs und anderen neuen Energieumgebungen usw.

Artikel

Standard

Parameter

Betriebstemperatur

IEC 60794-1-2 F1

-40℃～+70℃

Eindringen von Wasser

IEC 60794-1-2-F5

Wasserstand::1m, Probe::3m, nach 24h，kein Wassereintritt.

Merkmale

Glasfasern der A-Klasse bieten eine hohe Übertragungsleistung. PBT-Bündeladermaterial hat eine gute Hydrolysebeständigkeit, der Schlauch ist mit einer speziellen Salbe gefüllt, um die optische Faser zu schützen; Phosphatieren von Stahldraht als Festigkeitsträger zur Verbesserung der guten Zugfestigkeitsleistung; Mit guten Temperatureigenschaften; UV-beständiger PE-Mantel. Drei Lagen Panzerung und Mantel, feuchtigkeitsbeständig, bruchfest, langlebig;

Standards

Artikel		Einheit	Spezifikation
Artikel		Einheit	G. 652D
Modenfelddurchmesser	1310 nm	mm	9,0 ± 0,4
Modenfelddurchmesser	1550 nm	mm	10,4 ± 0,8
Verkleidungsdurchmesser		mm	125,0 ± 0,7
Unrundheit der Verkleidung		%	1,0 £
Kernkonzentrizitätsfehler		mm	0,5 £
Beschichtungsdurchmesser		mm	245 ± 5
Konzentrizitätsfehler der Beschichtung/Umhüllung		mm	12 £
Grenzwellenlänge des Kabels		nm	1260 £
Dämpfungskoeffizient	1310 nm	dB/km	0 £.4
Dämpfungskoeffizient	1550 nm	dB/km	0 £.3
Beweisstressniveau		kpsi	≥100

ITU-T G.652 (Andere Parameter entsprechen dem Standard ITU-T G.652)

Artikel		Einheit	Spezifikation
Artikel		Einheit	G. 655
Modenfelddurchmesser	1550 nm	mm	9,6 ± 0,4
Verkleidungsdurchmesser		mm	125,0 ± 0,7
Unrundheit der Verkleidung		%	1,0 £
Kernkonzentrizitätsfehler		mm	0,5 £
Beschichtungsdurchmesser		mm	245 ± 5
Konzentrizitätsfehler der Beschichtung/Umhüllung		mm	12 £
Grenzwellenlänge der optischen Faser		nm	1450 £
Dämpfungskoeffizient	1550 nm	dB/km	0,21 £
Beweisstressniveau		kpsi	≥100

ITU-T G.655 (Andere Parameter entsprechen dem Standard ITU-T G.655)

Kabelleistung

Artikel		Parameter
Bündelader	Material	PBT
Bündelader	Farbe	Alle Farben werden angezeigt
Füllstoff	Material	PE
Füllstoff	Farbe	Schwarz
CSM	Material	Phosphatieren von Stahldraht
Agepanzert1	Material	Kunststoffbeschichtetes Aluminiumband
Innenjacke 1	Material	MDPE
Innenjacke 1	Farbe	Schwarz
Agepanzert2	Material	Kunststoffbeschichtetes Stahlband
Innenjacke 2	Material	MDPE
Innenjacke 2	Farbe	Schwarz
WZorn gepanzert	Material	Verzinkt Stahldraht
WZorn gepanzert	Durchmesser	0,9 mm
Außenjacke	Material	MDPE
Außenjacke	Farbe	Schwarz
Minimum BiegeradiusMin. Biegeradius	Statisch	12,5-facher Kabeldurchmesser
Minimum BiegeradiusMin. Biegeradius	Dynamisch	25-facher Kabeldurchmesser
Wiederholtes Biegen	Laden::150N;AnzahlZyklen:30 Keine offensichtliche zusätzliche Aufmerksamkeit, kein Faserbruch und keine Kabelbeschädigung.
Zugleistung	Kurzfristig	10000N
Zerquetschen	Kurzfristig	3000N/100mmDie aErgänzungAufmerksamkeit≤0,1 dB
Torsion	Laden::150N; Anzahl der Zyklen:10; Verdrehungswinkel:±180°Keine offensichtliche zusätzliche Aufmerksamkeit, kein Faserbruch und keine Kabelbeschädigung.
Auswirkungen	IAufprallenergie::1kg×1m; Radius des Hammerkopfes: 12,5 mm; Anzahl der Auswirkungen:5 Keine offensichtliche zusätzliche Aufmerksamkeit, kein Faserbruch und keine Kabelbeschädigung.
