Glasfaserkabel (GYTA33), mit Gel gefüllt, Doppelmantel, Stahldraht gepanzert. Empfohlenes Bild

Glasfaserkabel (GYTA33) Gelgefüllt, Doppelmantel, Stahldraht armiert

Kurzbeschreibung:

UnitekFiber liefert GYTA33-Glasfaserkabel. Die Struktur des GYTA33-Kabels besteht aus einem Metallverstärkungselement in der Mitte des Kabels und einem losen Rohr, das mit wasserfester Füllmasse verseilt ist. Der Innenmantel besteht aus Aluminium-Polyethylen. Die runden feinen Stahldrähte sind um den Innenmantel gewickelt. Durch die anschließende Extrusion mit einem Polyethylen-Außenmantel weist das Kabel eine gute UV-Beständigkeit auf.

100 % ISO/IEC-zertifizierter Hersteller, hilft Ihnen, Anschaffungskosten zu sparen.Klicken Sie auf „Anfrage senden“, um jetzt das beste Angebot und ein kostenloses Muster zu erhalten!

Senden Sie uns eine E-Mail

Produktdetails

Produkt-Tags

Video

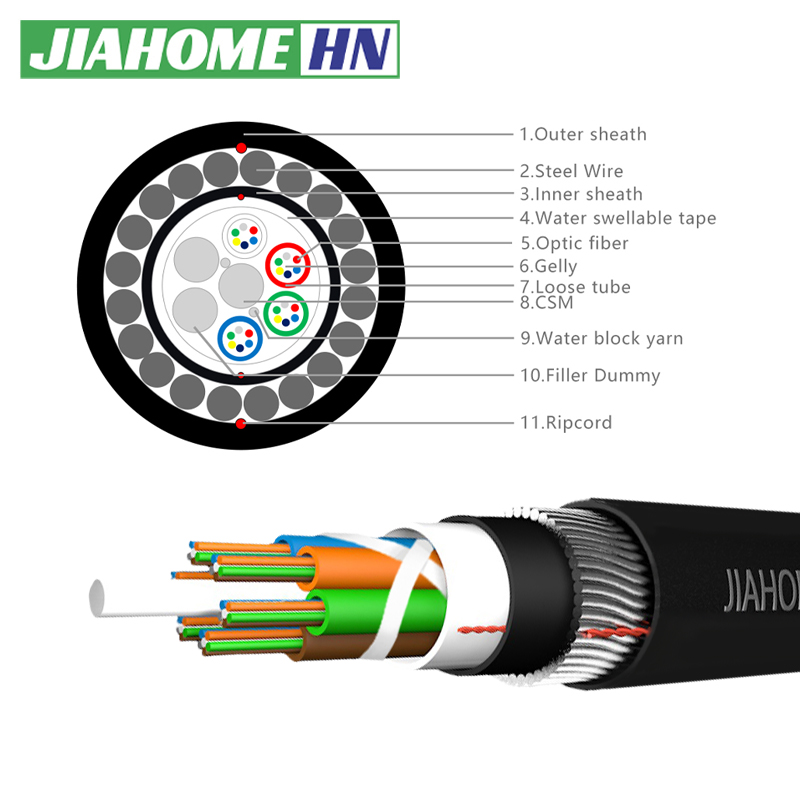

Struktur

Glasfaserkabel für den Außenbereich für die Kommunikation mit Metallverstärkungselementen, Bündeladerschicht mit verdrillter Füllung, Aluminium-Polyethylen-Verbundmantel, einschichtiger, dünner runder Stahldraht mit gepanzertem Polyethylen-Außenmantel.

Anwendung

Anwendungsbereich:Fernkommunikation und Kommunikation zwischen Büros
Verlegeart:direkte Bestattung, unter Wasser
Arbeitstemperatur:-40~+70℃
Biegeradius:statisch 15-facher Kabeldurchmesser, dynamisch 30-facher Kabeldurchmesser

Merkmale

1. Vollständige wasserblockierende Struktur, um eine gute wasserblockierende und feuchtigkeitsbeständige Leistung zu gewährleisten
2. Die Bündelader ist mit einer Spezialsalbe gefüllt, die den Lichtwellenleiter entscheidend schützt
3. Das zentrale Verstärkungselement aus phosphatiertem Stahldraht weist einen hohen Modul und eine hohe Korrosionsbeständigkeit auf
4. Längsumwickelndes doppelseitiges, filmbeschichtetes, faltiges Aluminiumband, dünne Rundstahldrahtumwicklung und -panzerung, um die mechanische Kompression, Zug- und Ballistikleistung des optischen Kabels sicherzustellen und die Anwendungsanforderungen des Kletterns, der direkten Erdverlegung und der Unterwasserverlegung zu erfüllen.
5. Die Lebensdauer des Produkts beträgt mehr als 30 Jahre

Geometrische Eigenschaften

Artikel		Konstruktion
Modusfelddurchmeter	Bei 1310 nm	9,2 ± 0,4 μm
Verkleidungsdurchmesser		125 ± 1 μm
Kernkonzentrizitätsfehler		≤0.6μm
Unrundheit der Verkleidung		≤1,0 %
Grenzwellenlänge (λcc) (für Kabel)		≤1260 nm
Grenzwellenlänge (λc) (für Faser)		1180 nm ~ 1330 nm
Durchmesser der Primärbeschichtung	(Nicht enthaltene Farbschicht)	245 ± 10 μm
	(Enthaltene Farbebene)	250±15μm
Konzentrizitätsfehler zwischen Beschichtung und Mantel		≤12,5μm
Faserkräuselungsradius		≥4m

Übertragungseigenschaften

Artikel		Leistung
Dämpfung	Bei 1310 nm	≤0,36dB/km
Dämpfung	Bei 1550 nm	≤0,22dB/km
Makro-Biegeverlust	Φ=60 mm, 100 Umdrehungen bei 1550 nm	≤0,1 dB
Chromatische Dispersion	Innerhalb von 1288 bis 1339 nm	≤3,5 ps/nm·km
Chromatische Dispersion	Bei 1550 nm	≤18ps/nm·km
Wellenlänge ohne Dispersion		1300–1324 nm
Nulldispersionssteigung		≤0,092ps/nm²·km

Abmessung des Kabels

Menge. aus Ballaststoffen	Max. betäuben. der Faser pro Rohr	Anzahl Rohr Positionen	Nummer von Aktiv Röhren	Gesamtdurchmesser (Ca.)	Gewicht (Ca.)
Menge. aus Ballaststoffen	Max. betäuben. der Faser pro Rohr	Anzahl Rohr Positionen	Nummer von Aktiv Röhren	mm	kg/km
12	6	5	2	16.3	521
24	6	5	4	16.3	521
36	6	6	6	16.9	543
48	12	5	4	18.2	613
72	12	6	6	18.5	679
96	12	8	8	20.3	767
144	12	12	12	23.5	957
192	12	16	16	24.5	1078
288	12	24	24	27.1	1196
