RYS. 8 SPECYFIKACJA KABLA ŚWIATŁOWODOWEGO SCPT GYTC8A

Krótki opis:

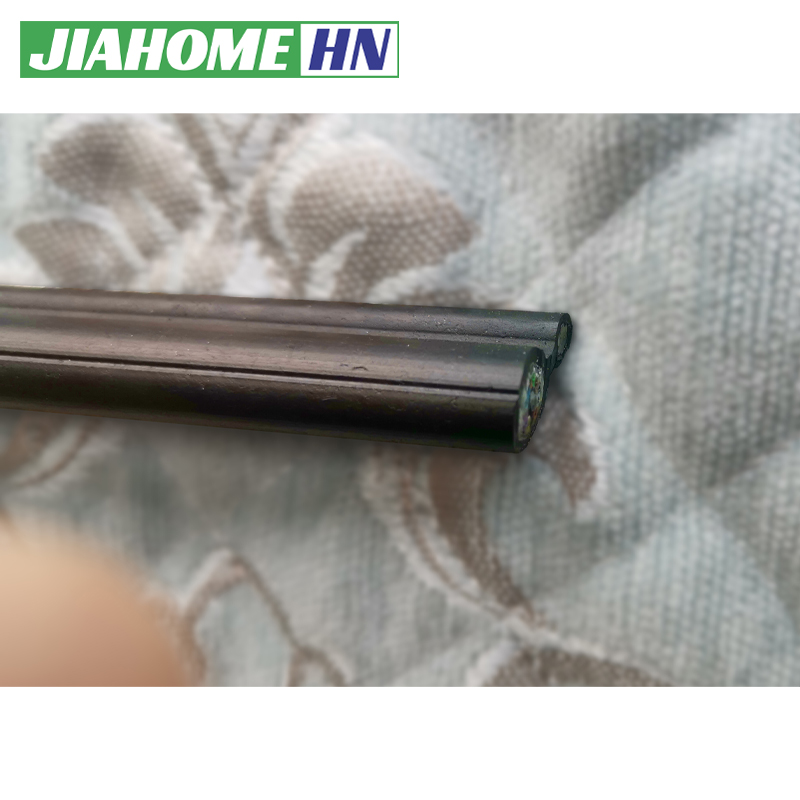

W kablu włókna jednomodowe/wielomodowe są umieszczone w luźnych tubach, podczas gdy luźne tuby splatają się wokół metalowego centralnego elementu wzmacniającego, tworząc zwarty i okrągły rdzeń kabla, a materiały blokujące wodę są rozmieszczone w ich szczelinach. Po nałożeniu APL wokół rdzenia kabla, ta część kabla wraz ze skręconymi drutami jako część nośna jest uzupełniana osłoną PE, aby uzyskać strukturę w kształcie cyfry 8.

Wyślij e-mail do nas

Szczegóły produktu

Tagi produktów

Wideo

Projekt kabla

12C

24C

budowa

Centralny element wzmacniający (CSM): Tworzywo sztuczne wzmocnione włóknem szklanym (GRP) z osłoną lub bez
Rura: 1 włókno z 1 TTUBĄ
Blok wodny: żelowa masa wypełniająca w tubce i przędza blokująca wodę oraz potrójna ochrona taśmy pęczniejącej pod wpływem wody
Wzmocnienie: Wysokomodułowa taśma aluminiowa i przędza aramidowa
Pochwa: polietylen stabilizowany promieniami UV
Drut kurierski: 7-żyłowy drut ze stali ocynkowanej o wysokiej wytrzymałości

Karta danych technicznych

Kod części	JH-rys.8 SCPT-XXXF
Liczba włókien	Jednostka	12	24
Centralny członek siły	Tworzywo	FRP	FRP
Luźna rurka	Tworzywo	PBT
Opancerzony	Tworzywo	Taśma aluminiowa i przędza aramidowa
Blok wodny	Tworzywo	przędza ze szkła wodnego i taśma pęczniejąca pod wpływem wody
Przewód posłańca	Rozmiar i materiał	Drut stalowy ocynkowany 7*1,2 mm
Zewnętrzna osłona	Tworzywo	PE	PE
Nominalna średnica kabla	MM ±0,2	11,2 *19 mm ± 0,3	12,5*21,3 mm±0,3
Nominalna masa kabla	Kg/Km ±5	180	195
Maks. napięcie robocze	N	3000
Maks. odporność na zgniatanie	N	2200 (krótkoterminowy) / 1100 (długoterminowy)
Min. promień gięcia		Przy pełnym obciążeniu 20 x średnica zewnętrzna kabla (łącznie z biegunami) Bez obciążenia 15 x średnica zewnętrzna kabla
Zakres temperatur		Instalacja -0 -> +50 Eksploatacja -10 -> +70

Charakterystyka optyczna POJEDYNCZY TRYB G652D

Średnica pola trybu @ 1310 nm		8,7-9,5 mamy

Średnica pola trybu @ 1550 nm		9,8-10,8 mamy

Średnica okładziny		125,0 ± ± 0,7 mm

Błąd koncentryczności rdzenia/płaszcza		0,6 μm
Okładzina nieokrągła		1,0%
Profil współczynnika załamania światła		Krok
Projekt		Dopasowana okładzina
Podstawowy materiał powłokowy		Akrylan utwardzany promieniami UV
Średnica powłoki podstawowej		235-250um
Charakterystyka optyczna
Osłabienie	@ 1310nm	£ 0,36 dB/km (okablowanie)
Osłabienie	@ 1383 ± 3 nm	0,34 dB/km
	@1550nm	0,22 dB/km (okablowanie)
Dyspersja	@ 1288 ~ 1339 nm	3,5 GBP/nm×km
Dyspersja	@1550nm	18 GBP/nm×km
	@1550nm	18 GBP/nm×km

Długość fali zerowej dyspersji		1300 – 1324 nm
Nachylenie dyspersji przy długości fali zerowej dyspersji		0,092 GBP/nm²×km
Długość fali odcięcia w kablu (lcc)		1260 funtów
Wartość łącza dyspersji trybu polaryzacji		0,2 GBP/√_km
Charakterystyka mechaniczna
Dowód poziomu stresu		≥0,69 GPa
Zwiększenie strat o 100 zwojów luźno nawiniętego włókna		0,05 dB (przy 1550 nm)
Promień 25mm
Efektywny grupowy współczynnik załamania światła Neff		1,466 (przy 1310 nm)
Efektywny grupowy współczynnik załamania światła Neff		1,467 (przy 1550 nm)

Identyfikacja

Włókna powinny być oznaczone kolorową powłoką w 12 różnych kolorach zgodnie z EIA/TIA 598:

Włókno nr 1: Niebieskie Włókno nr 7: Czerwone

Włókno #2: Pomarańczowe Włókno #8: Czarne (naturalne z oznaczeniem

Włókno nr 3: Zielone Włókno nr 9: Żółte

Włókno nr 4: Brązowe Włókno nr 10: Fioletowe

Włókno #5: Szare Włókno #11: Różowe

Włókno nr 6: Białe Włókno nr 12: Aqua (jasnoniebieski)

NIE.	1	2	3	4	5	6	7	8	9	10	11	12
Kolor	niebieski	pomarańczowy	zielony	brązowy	szary	biały	czerwony	czarny	żółty	fioletowy	różowy	wodny

Kolor osłony:
Kolor powłoki zewnętrznej jest czarny lub biały
Oznaczenie osłony:
Powłoka zewnętrzna oznaczona jest kolorem białym w odstępach co 1 metr w następujący sposób:
JIAHOME lub Twoja marka FIG GYXTC8S NUMER CZĘŚCI LUB NUMER ZAMÓWIENIA rok
Uwaga: dostępna jest osłona z kolorowym paskiem, należy o tym poinformować przed produkcją

Uszczelka:

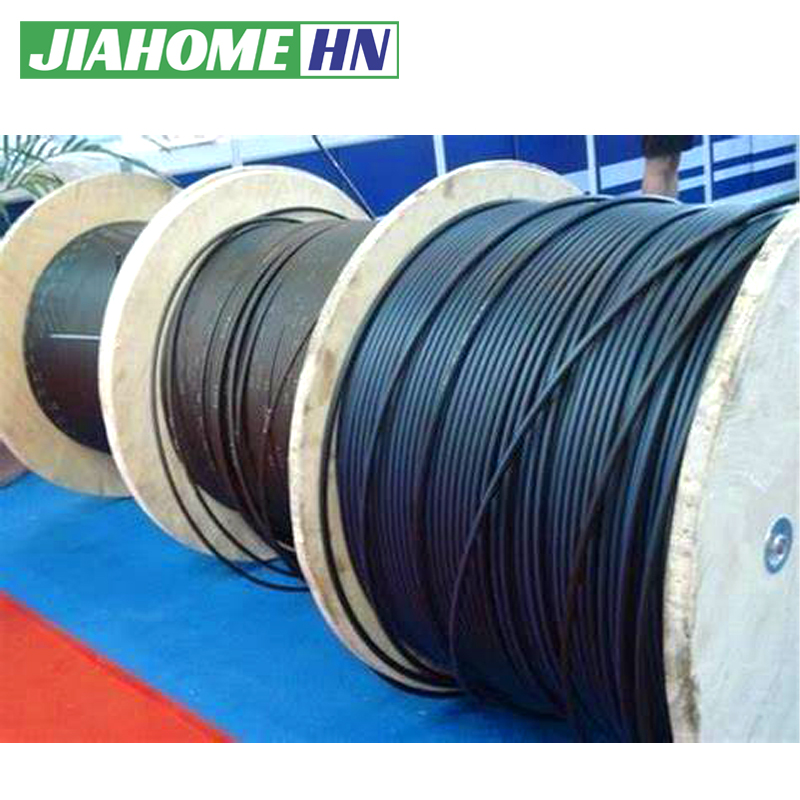

Pomysł na fumigowaną, mocniejszą drewnianą cewkę lub żelazną drewnianą cewkę do dostaw na duże odległości. Oraz wielkość pomysłu dla zoptymalizowania załadunku kontenera
Długość dostawy: 2-6 km

Główny mechaniczny test fabryczny

Parametr	Metoda testowa	Warunki testowe	Kryteria akceptacji*
Wytrzymałość na rozciąganie	IEC 60794-1-21-E1	Zgodnie z maksymalną wytrzymałością na rozciąganie kabla (maks. napięcie robocze) w powyższej tabeli	Po 30 minutach maksymalne odkształcenie światłowodu nie powinno przekraczać 0,2%, a tłumienie nie powinno się zmieniać podczas całego testu
Zmiażdżyć	IEC 60794-1-21-E3	Krótki czas: 10 min Długi czas: 120 min Obciążenie: Zgodnie z maksymalną odpornością na zgniatanie w powyższej tabeli Liczba pozycji: 3 sąsiadujące ze sobą sekcje (zapewniające odwrócenie położenia nad rurą i odwrócenie położenia nad rurą).	Brak uszkodzeń powłoki lub struktury rdzenia oraz brak zmian tłumienia w trakcie testu
Uderzenie	IEC 60794-1-21-E4	Waga: 1,5 kgWysokość: 1,0 m Promień kowadła: 12,5 mm Uderzenia: 1	Po 5 minutach brak pęknięć włókien, uszkodzeń powłoki lub struktury rdzenia oraz brak zmian w tłumieniu w trakcie testu
Skręcenie	IEC 60794-1-21-E7	Długość próbki: 1 m Obrót: a) 180° w prawo, b) powrót do pozycji wyjściowej, c) 180° w kierunku przeciwnym do ruchu wskazówek zegara, d) powrót do pozycji wyjściowej. Cztery części stanowią jeden cykl). Wykonaj 10 cykli (od a do d) maksymalnie w ciągu jednej minuty	Podczas ostatniego dziesiątego cyklu w a), c) i po jego zakończeniu (bez rotacji) sprawdź włókna transmisyjne. Brak pęknięć włókien, brak uszkodzeń powłoki lub struktury rdzenia i brak zmian tłumienia w trakcie testu
Zginanie Zginanie pod napięciem	IEC 60794-1-21-E11 Równocześnie z próba rozciągania IEC 60794-1-21-E18A	Średnica trzpienia: 30 x Zagięcie OD kabla: 360° (1 obrót) Średnica trzpienia: 40 x Zagięcie OD kabla: 360° (1 obrót)	Brak zmian tłumienia w trakcie testu Po 1 minucie pęknięcia włókna nie następuje uszkodzenie jego powłoki ani struktury rdzenia, a także brak zmian w tłumieniu w trakcie testu
Cykl temperaturowy	IEC 60794-1-22-F1	Długość próbki: 1000 m (minimum) Zakres temperatur: – 10°C do +70°C
