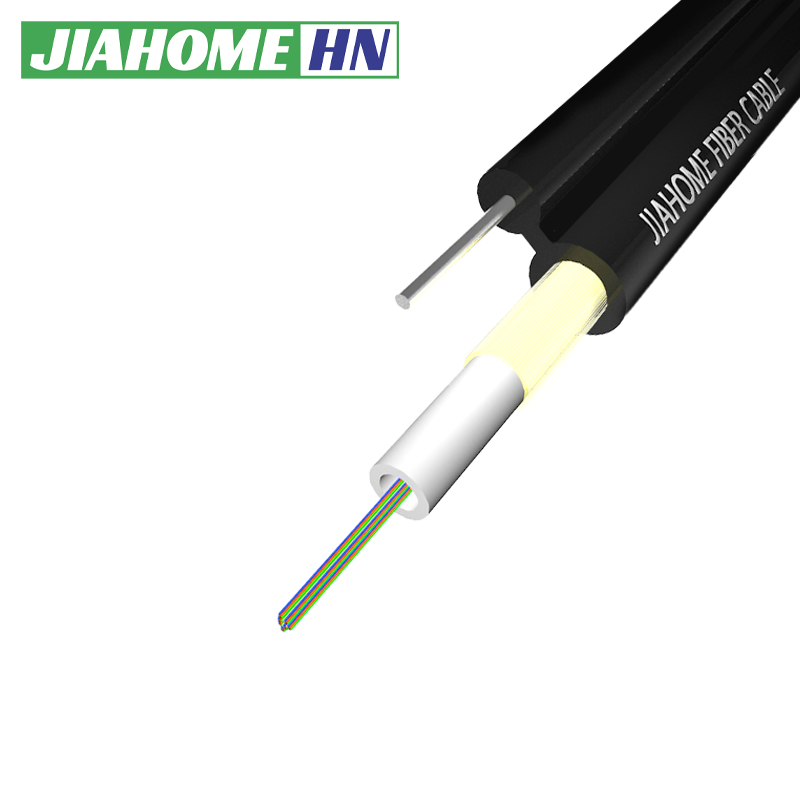

Kabel FTTH do zastosowań zewnętrznych, rys. 8, GYXTC8Y. Zdjęcie główne

Kabel FTTH do stosowania na zewnątrz, rys. 8, GYXTC8Y

Krótki opis:

Element wzmacniający psychicznie składa się ze skręconych drutów stalowych, a część nośna jest wykończona osłoną z polietylenu (PE), tak jak pokazano na rysunku 8. Opancerzona taśmą stalową falistą i powłoką zewnętrzną z PE zapewniającą odporność na zgniatanie i strzał. Element wzmacniający z drutu stalowego jako siła centralna poprawia wytrzymałość na rozciąganie i jest otoczony luźną rurą i systemem blokującym wodę. Struktura uderzeniowa zapewnia doskonałe parametry mechaniczne i środowiskowe.

Wyślij e-mail do nas

Szczegóły produktu

Tagi produktów

Wideo

Struktura

装货图

Aplikacja

1. Doskonała wydajność mechaniczna i środowiskowa
2.Rysunek 8 Samonośny kabel światłowodowy
3,02-144 włókna, SM G652D
4.Strandowana luźna konstrukcja rurowa
5. Opancerzona taśma stalowa falista
6.Płaszcz zewnętrzny z PE
7. Dobra wydajność mechaniczna i odporna na temperaturę.
8. Odporność na zgniatanie i elastyczność.
9. Łatwy w instalacji i obsłudze.
10. Ponad 30 lat żywotności.

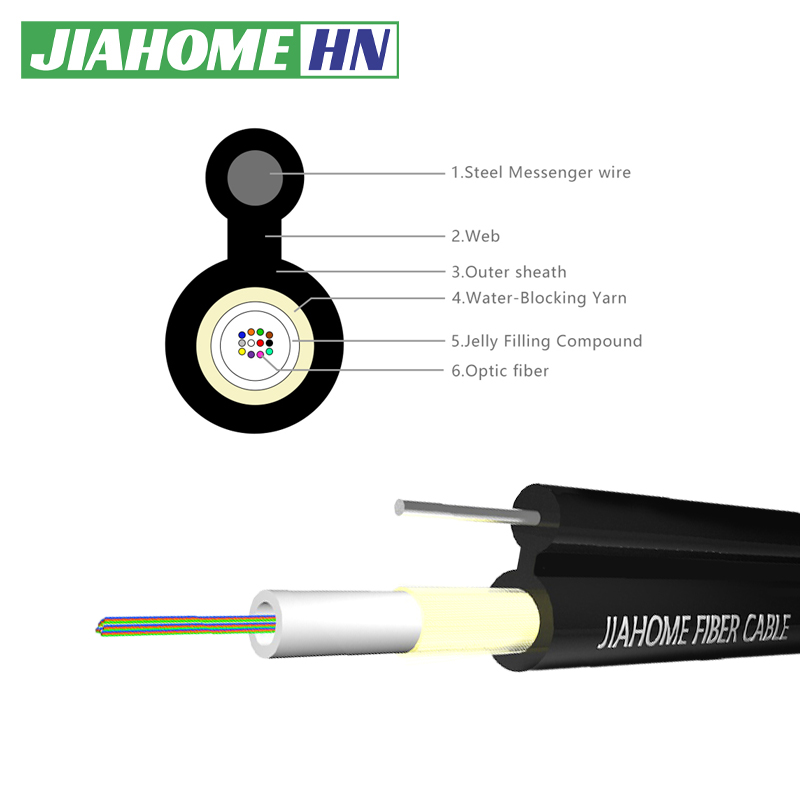

KONSTRUKCJA KABLA

Liczba kabli		/	24
Model światłowodowy		/	G.652D
Luźna tuba	Tworzywo	mm	PBT
	Grubość		0,4±0,05
	Średnica		2.8±0,1
	Kolor		Biały
Członek Siły	Tworzywo	mm	Woda-BzamykającyPrzędza
Przewód posłańca	Tworzywo	mm	Drut stalowy ocynkowany
Przewód posłańca	Rozmiar	mm	1.2
Sieć	Tworzywo	mm	PE
Sieć	Siz	mm	1.5*2.0
Zewnętrzna osłona	Tworzywo	mm	PE
	Kolor		Czarny
	Grubość (± 0,05)		1.0
Średnica kabla （±0.2）		mm	5.0*9.0
Osłabienie	1310nm	dB/km	≤0,35
Osłabienie	1550nm	dB/km	≤0,21
Dopuszczalna wytrzymałość na rozciąganie		N	800
Dopuszczalna odporność na zgniatanie		N/100 mm	1000
Min. promień gięcia	statyczny	mm	10×Kabel-φ
Min. promień gięcia	dynamiczny	mm	15×Kabel-φ
Instalacja Zakres temperatur		℃	-20~+60

Właściwości światłowodu (ITU-T Rec. G.652D)

G652DDane techniczne
Przedmiot	Specyfikacja
Typ włókna	Tryb pojedynczy
Materiał włóknisty	Domieszkowana krzemionka
Współczynnik tłumienia @ 1310 nm @ 1550 nm	0,36 dB/km 0,22 dB/km
Nieciągłość punktowa	0,05 dB
Długość fali odcięcia kabla	1260 funtów
Długość fali o zerowej dyspersji	1300 ~ 1324 nm
Nachylenie zerowej dyspersji	0,092 GBP/(nm²km)
Dyspersja chromatyczna @ 1288 ~ 1339 nm @ 1271 ~ 1360 nm @ 1550 nm @ 1625 nm	3,5 GBP szt./(nm.km) 5,3 GBP szt./(nm.km) 18 GBP szt./(nm.km) 22 GBP szt./(nm.km)
PMD_Q(Średnia kwadraturowa*)	0,2 GBP za km^1/2
Średnica pola modowego @ 1310 nm	9,2 ± 0,4 um
Błąd koncentryczności rdzenia/plateru	0,5 funta
Średnica okładziny	125,0 ± 0,7 um
Okładzina nieokrągła	1,0% GBP
Podstawowa średnica powłoki	245 ± 10 um
Poziom testu sprawdzającego	100 kpsi (=0,69 GPa), 1%
Zależność od temperatury 0oC ~ +70oC przy 1310 i 1550nm	0,1 dB/km

Główny test wydajności mechanicznej i środowiskowej

Przedmiot

Metoda testowa

Warunek akceptacji

Wytrzymałość na rozciąganie IEC 794-1-2-E1

- Obciążenie: 800N

- Długość kabla: około 50m

- Odkształcenie włókna £ 0,33%

- Zmiana strat £ 0,1 dB przy 1550 nm

- Brak pęknięć włókien i osłony

szkoda.

Próba zmiażdżenia

IEC 60794-1-2-E3

- Obciążenie: 1000N/100mm

- Czas ładowania: 1 min

- Zmiana strat 0,05 dB przy 1550 nm

- Brak pęknięć włókien i uszkodzeń osłony.

Próba udarności

IEC 60794-1-2-E4

- Punkty uderzenia: 3

- Czasy na punkt: 1

- Energia uderzenia: 5J

- Zmiana strat 0,1 dB przy 1550 nm

- Brak pęknięć włókien i uszkodzeń osłony.

Test cyklicznych temperatur

YD/T901-2001-4.4.4.1

- Stopień temperatury:

+20oC → -40oC →+70oC

→+20oC

- Czas na każdy krok: 12 godzin

- Liczba cykli: 2

- Zmiana strat £ 0,05 dB/km przy 1550 nm

- Brak pęknięć włókien i uszkodzeń osłony.

Oznaczenie powłoki

Kabel światłowodowy powinien mieć kolejne numerowane oznaczenia długości w odstępach około 1 metra. Numer początkowy długości zamówieniowej dla dowolnej cewki rozpoczyna się od metra zerowego. Dokładność pomiaru oznaczenia długości powinna zawierać się w granicach ±1%.

a) Nazwa producenta

b) Rodzaj drutu

c) Rok i miesiąc produkcji

d) Oznaczenie długości co metr wzdłuż przewodu
