Especificação do cabo de fibra óptica dielétrica de 8 núcleos GYFTC8Y

Pequena descrição:

A fibra óptica tem 250 µm, o tubo solto é feito de plástico de alto módulo, que é preenchido com composto impermeável.O centro do núcleo do cabo é um núcleo metálico reforçado. Os tubos (e enchimentos) são trançados ao redor do elemento de resistência em um núcleo de cabo compacto e redondo, que é preenchido com o composto impermeabilizante para protegê-lo da entrada de água.Fita de alumínio revestida de plástico ou fita de aço é enrolada longitudinalmente e extrudada em uma bainha de polietileno para formar um cabo. Com fio mensageiro autoportante.

Fabricante 100% certificado ISO IEC, ajuda você a economizar custos de compra!Clique em enviar consulta para obter a melhor oferta e amostra grátis agora!


Detalhes do produto

Etiquetas de produto

Vídeo

Aplicativo

Membro de Força Central:PRF

Tubo soltoTubo: Tubo múltiplo de fios SZ em material PBT

Bloco de água:Composto de enchimento gelatinoso em tubo e núcleo de cabo

Reforçando: Alto móduloFio de aramida

Bainha: Estabilizado contra UVPpolietileno em(EDUCAÇAO FISICA)

Fio mensageiro :Vidro reforçado com fibra de alta resistência (FRP)

Características

1. A fibra especial de baixa sensibilidade à curvatura fornece alta largura de banda e excelente propriedade de transmissão de comunicação

2. Dois membros de força paralelos garantem um bom desempenho de resistência ao esmagamento para proteger a fibra

3.Estrutura simples, leve e alta praticidade

4. Design inovador de flauta, facilmente descasca e emenda, simplifica a instalação e manutenção

5. Baixa fumaça, zero halogênio e bainha retardadora de chama

6. Estrutura simples, peso leve e alta praticidade

Folha de dados técnicos

Código da peça

JH-GYFTC8Y

Número de fibras

Unidade

4

8

12

24

Número de fibra no tubo

Não

4

4

4

6

Número de tubo solto

Não

1

2

3

4

Número de enchimentoCorda

Não

5

3

2

1

Membro de força central

Material

PRFV

PRFV

PRFV

PRFV

Tubo solto

Material

PBT

Diâmetro±0,06 mm

1.7

Grossura±0,03 mm

0,32

Corda de enchimento

Material

PEBD

Diâmetro±0,06 mm

1.7

Cor

Branco

Bloco de água

Material

Composto de enchimento gelatinoso em tubo e núcleo de cabo

Peça de suporte

Material

PRF

Diâmetro

3,0 mm

Rede

Tamanho

2,0*2,0mm

Material

PEMD

Bainha externa1

Material

MDPE

Grossura±0,2 mm

1.2

Bainha externa 2

Material

MDPE

Grossura±0,2 mm

1.7

Diâmetro nominal do cabo

±0.5mm

8,7×16,2

Peso nominal do cabo

Kg/Km ±10

115

Resistência à tração admissível

N

Longo prazo: 1000N Curto prazo: 2700N

Máx.resistência ao esmagamento

N

Longo prazo: 1100N (/100mm)

Prazos curtos:2200N(/100mm)

Braio final

Em plena carga 20 x OD do cabo (incluindo postes)

Sem carga10x Cabo OD

Faixa de temperatura

Instalação -20> +60

Transporte e armazenamento-40-> +70

Operação -40-> +70

MODO ÚNICO G652D

Diâmetro de campo de modo @ 1310 nm

8,7-9,5 mum

Diâmetro de campo de modo @ 1550 nm

9,8-10,8mum

Diâmetro do revestimento

125,0±±0,7mm

Erro de concentricidade do núcleo/revestimento

0,6um

Não circularidade do revestimento

1,0%

Perfil de índice de refração

Etapa

Projeto

Revestimento combinado

Material de revestimento primário

Acrilato curável por UV

Diâmetro do revestimento primário

235-250um

Atenuação

@ 1310nm

£ 0,36dB/km(cabeamento)

@ 1383 ± 3 nm

£ 0,34dB/km

@ 1550nm

£ 0,22dB/km(cabeamento)

Dispersão

@ 1288 ~ 1339nm

£ 3,5ps/nm×km

@ 1550nm

£ 18ps/nm×km

Comprimento de onda de dispersão zero

1300 – 1324 nm

Inclinação de dispersão em comprimento de onda de dispersão zero

£ 0,092ps/nm2×km

Comprimento de onda de corte cabeado (lcc)

£ 1260 nm

Valor do link de dispersão do modo de polarização

£ 0,2 ps/√km

Características mecânicas

Nível de estresse de prova

≥0,69GPa

O aumento de perda de 100 voltas de fibra enrolada frouxamente com

£0,05dB (a 1550nm)

Raio de 25 mm

Índice de refração de grupo efetivo Neff

1,466(a 1310nm)

Índice de refração de grupo efetivo Neff

1,467(a 1550nm)

Marca de envio

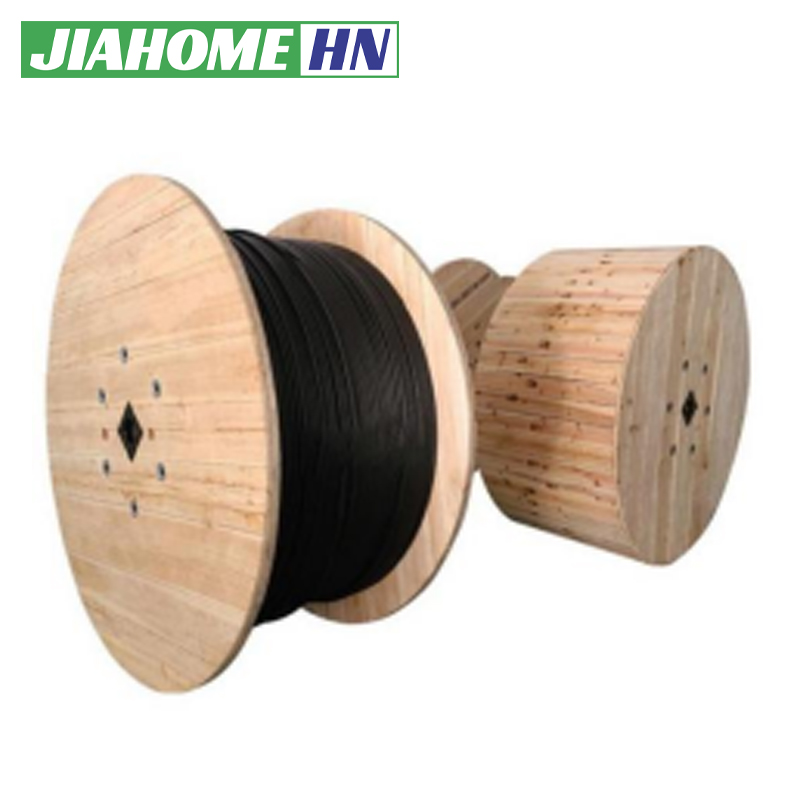

Embalagem
