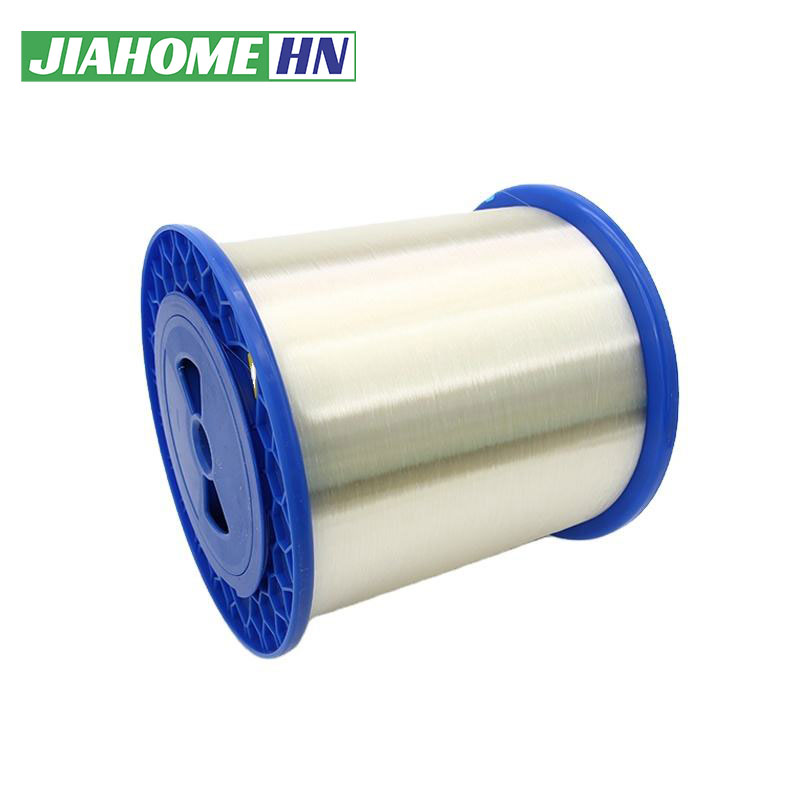

Багатомодове волокно, нечутливе до вигину OM4
відео
особливості
1. Нечутливість до вигину: OM3/OM4 BIMMF використовує передову конструкцію волокна та технології виробництва, що призводить до менших втрат сигналу під час згинання. Він підтримує високу якість передачі навіть при великих кутах згину без втрати або погіршення сигналу.
2. Високошвидкісна передача даних: OM3/OM4 BIMMF підходить для високошвидкісної передачі даних, підтримуючи швидкість передачі даних до 40 Гбіт/с і 100 Гбіт/с. Він надзвичайно добре працює в центрах обробки даних на короткій відстані та в програмах локальної мережі (LAN).
3. Широка смуга пропускання: OM3/OM4 BIMMF пропонує високу смугу пропускання, забезпечуючи підтримку багатоканальної передачі та передачі даних високої щільності. Він підходить для додатків, які потребують передачі великих обсягів даних, таких як центри обробки даних, серверні з’єднання та високопродуктивні обчислення.
4. Низька модальна дисперсія: OM3/OM4 BIMMF демонструє низьку модальну дисперсію, що означає, що різні моди оптичного сигналу поширюються з ближчими швидкостями при багатомодовій передачі. Це зменшує спотворення та затримку сигналу.
5. Сумісність: OM3/OM4 BIMMF сумісний з іншими волокнами OM3/OM4, дозволяючи бездоганну інтеграцію з існуючим оптоволоконним обладнанням та інфраструктурою.
Підводячи підсумок, OM3/OM4 BIMMF забезпечує високоефективне та надійне рішення для застосувань багатомодового волокна, пропонуючи нечутливість до вигинів, високу швидкість передачі даних, широку смугу пропускання, низьку модальну дисперсію та сумісність. Він широко використовується в центрах обробки даних, локальних мережах, серверних з’єднаннях, високопродуктивних обчисленнях та інших сферах, де потрібна високошвидкісна та надійна оптоволоконна передача.
застосування
OM3/OM4 Нечутливе до вигину багатомодове волокно (BIMMF) знаходить застосування в різних областях, де потрібна високошвидкісна та надійна багатомодова оптоволоконна передача. Деякі поширені області застосування OM3/OM4 BIMMF включають:
1. Центри обробки даних: OM3/OM4 BIMMF широко використовується в середовищах центрів обробки даних для високошвидкісної передачі даних між серверами, пристроями зберігання даних і мережевим обладнанням. Він підтримує ефективну передачу великих обсягів даних, сприяючи швидкому та надійному зв’язку в інфраструктурі центру обробки даних.
2. Локальні мережі (LAN): OM3/OM4 BIMMF підходить для програм локальної мережі, де потрібне високошвидкісне підключення, наприклад, офісні будівлі, навчальні заклади та державні установи. Це забезпечує швидку та надійну передачу даних між мережевими комутаторами, маршрутизаторами та пристроями кінцевих користувачів.
3. Серверні з’єднання: OM3/OM4 BIMMF використовується в серверних з’єднаннях у стійкових системах або блейд-серверах. Це забезпечує ефективний і високошвидкісний зв’язок між серверами, забезпечуючи швидшу обробку даних і покращену продуктивність системи.
4. Високопродуктивне обчислення: OM3/OM4 BIMMF використовується у високопродуктивних обчислювальних середовищах (HPC), які потребують швидкої та надійної передачі даних для обчислювальних завдань, моделювання та наукових досліджень. Це забезпечує високошвидкісне підключення між обчислювальними вузлами, системами зберігання та мережевою інфраструктурою.
5. Відео та аудіо додатки: OM3/OM4 BIMMF використовується у відео та аудіо додатках, які потребують передачі з високою смугою пропускання, таких як мовлення, створення мультимедіа та відеоконференції. Він забезпечує плавну та безперебійну передачу відео та аудіосигналів високої чіткості.
6. Волоконно-оптичні мережі: OM3/OM4 BIMMF розгортається в оптоволоконних мережах, включаючи магістральні мережі, мережі кампусів і мережі метро. Він підтримує передачу даних високої ємності та забезпечує надійне підключення на великих відстанях.
Загалом багатомодове волокно OM3/OM4, нечутливе до вигинів, широко застосовується в середовищах, де потрібен високошвидкісний, широкосмуговий і надійний багатомодовий оптоволоконний зв’язок.
Технічні характеристики
| характеристики | Умови | Зазначені значення | одиниці |
| Геометричні характеристики | |||
| Діаметр сердечника | -- | 50±2,5 | [мкм] |
| Основна нециркулярність | -- | ≤5,0 | [%] |
| Діаметр обшивки | -- | 125,0±1,0 | [мкм] |
| Некруглість обшивки | -- | ≤1,0 | [%] |
| Діаметр покриття | -- | 245±7 | [мкм] |
| Помилка концентричності покриття/облицювання | -- | ≤10,0 | [мкм] |
| Некруглість покриття | -- | ≤6,0 | [%] |
| Помилка концентричності серцевини/обшивки | -- | ≤1,5 | [мкм] |
| Довжина доставки | -- | до 17.6 | [км/котушку] |
| Оптичні характеристики | |||
| Затухання | 850 нм | ≤2,3 | [дБ/км] |
| 1300 нм | ≤0,6 | [дБ/км] | |
| Переповнена модальна пропускна здатність | 850 нм | ≥500 | [МГц·км] |
| 1300 нм | ≥500 | [МГц·км] | |
| Числова апертура | -- | 0,200±0,015 | -- |
| Груповий показник заломлення | 850 нм | 1,482 | -- |
| 1300 нм | 1,477 | -- | |
| Довжина хвилі нульової дисперсії, λ0 | -- | 1295-1340 | [нм] |
| Нахил нульової дисперсії, S0 | 1295 нм≤λ0≤1310 нм | ≤0,105 | [пс/(нм2·км）] |
| 1310 нм≤λ0≤1340 нм | ≤0,000375（1590-λ0） | [пс/(нм2·км）] | |
| Втрата на макровигин | -- | -- | -- |
| 2 оберти з радіусом 15 мм | 850 нм | ≤0,1 | [дБ] |
| 1300 нм | ≤0,3 | [дБ] | |
| 2 оберти з радіусом 7,5 мм | 850 нм | ≤0,2 | [дБ] |
| 1300 нм | ≤0,5 | [дБ] | |
| Характеристики зворотного розсіювання | 1300 нм | -- | -- |
| Крок（Середнє двонаправлене вимірювання） | -- | ≤0,10 | [дБ] |
| Нерівності по довжині волокон і точкові розриви | -- | ≤0,10 | [дБ] |
| Рівномірність загасання | -- | ≤0,08 | [дБ/км] |
| Екологічні характеристики | 850 нм і 1300 нм | -- | -- |
| Температурний цикл | -60 ℃ до 85 ℃ | ≤0,10 | [дБ/км] |
| Зміна температури та вологості | -10 ℃ до 85 ℃, від 4% до 98% RH | ≤0,10 | [дБ/км] |
| Занурення у воду | 23℃, 30 днів | ≤0,10 | [дБ/км] |
| Сухе тепло | 85 ℃, 30 днів | ≤0,10 | [дБ/км] |
| Вологе тепло | 85 ℃, 85% RH, 30 днів | ≤0,10 | [дБ/км] |
| Механічні характеристики | |||
| Доказовий тест | -- | ≥9,0 | [N] |
| -- | ≥1,0 | [%] | |
| -- | ≥100 | [kpsi] | |
| Покриття Strip Force | типова середня сила | 1.5 | [N] |
| пік сили | ≥1,3，≤8,9 | [N] | |
| Параметр чутливості до динамічної корозії під напругою (nd,типовий) | -- | 20 | -- |
